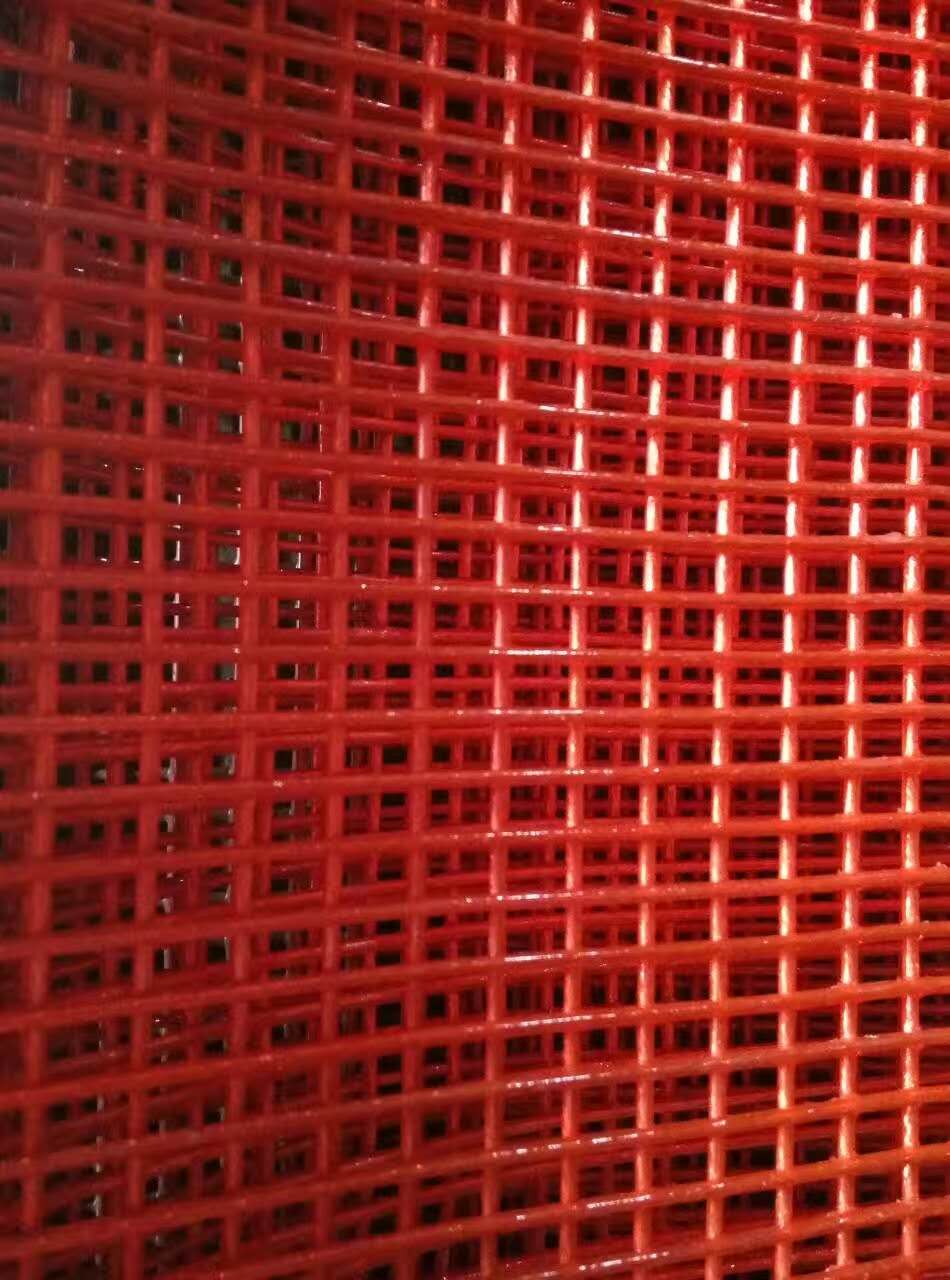

1.1 聚氨酯篩網(wǎng)的分類按用途可分為脫水篩網(wǎng)、脫介篩網(wǎng)和物料分級(jí)篩網(wǎng)；

按其所用的原料組份可分為聚酯型或聚醚型篩網(wǎng)；

按在振動(dòng)篩的固定方式可分為扣緊式、螺栓式、張緊式篩網(wǎng)。其中扣緊式、螺栓式、張緊式的篩網(wǎng)結(jié)構(gòu)

1.2 聚氨酯篩網(wǎng)的選擇聚氨酯篩網(wǎng)選擇首先要根據(jù)篩網(wǎng)的用途來選擇，確定篩網(wǎng)是用于分級(jí)還是脫水。用于濕法篩分和干法篩分所選用的篩網(wǎng)原料不同，帶水篩分的應(yīng)選用聚醚型的聚氨酯篩網(wǎng)，防止篩網(wǎng)由于水解而造成壽命減短的現(xiàn)象。用于干法篩分及大塊物料的篩分應(yīng)選用聚酯型的聚氨酯篩網(wǎng)，其耐磨性和耐沖擊性能比較好，能夠有效提高篩網(wǎng)壽命。其次要根據(jù)篩網(wǎng)孔徑尺寸來選擇篩網(wǎng)的安裝結(jié)構(gòu)形式，針對(duì)于大孔（建議60mm以上的孔徑）篩網(wǎng)建議使用螺栓式的固定結(jié)構(gòu)，由于大孔徑的篩網(wǎng)處理的物料比較大，對(duì)篩面的沖擊大，其他結(jié)構(gòu)形式的篩網(wǎng)固定形式容易松動(dòng)，篩網(wǎng)松動(dòng)后與支撐梁之間相互敲擊，導(dǎo)致篩網(wǎng)壽命減短。以下圖4是篩網(wǎng)結(jié)構(gòu)形式選擇不合理導(dǎo)致的質(zhì)量事故。

    選擇正確的聚氨酯篩網(wǎng)后還需合理的使用才能確保讓聚氨酯篩網(wǎng)的性能發(fā)揮最大化，壽命最大化，然而很多用戶使用聚氨酯篩網(wǎng)過程中容易忽視這點(diǎn)。比如張緊式的篩網(wǎng)在使用過程中容易被大塊的物料砸松，需要定期擰緊張緊螺栓，如果時(shí)間長，張緊螺栓松動(dòng)未擰緊，導(dǎo)致篩網(wǎng)與支撐筋之間敲擊，影響篩網(wǎng)的壽命。同時(shí)還有入料口設(shè)計(jì)，建議入料方式不要垂直篩面，入料方向順著物流方向成斜角，且入料高度建議不超過400mm，防止沖擊力過大砸壞篩網(wǎng)。

3.1 篩網(wǎng)模具及金屬骨架的處理鑒于復(fù)雜的工作環(huán)境，金屬骨架表面必須進(jìn)行噴砂處理，用于除表面的油污、銹漬，活化表面，擴(kuò)大黏合面積。鋼制模具經(jīng)表面脫模處理（涂脫模劑）后放入金屬骨架，平臺(tái)升溫至110℃，模具溫度在80℃左右。聚氨酯篩網(wǎng)在澆注前應(yīng)該做好相應(yīng)的模具和骨架處理，無論是溫度還是骨架表面的油漬，都應(yīng)相應(yīng)的處理，如果表面油漬處理不當(dāng)，影響骨架與聚氨酯的粘合，容易脫落，溫度控制不合理，會(huì)導(dǎo)致澆注時(shí)氣泡或燒壞等情況，影響聚氨酯篩網(wǎng)壽命。

3.2 聚氨酯篩網(wǎng)的澆注圖8為聚氨酯澆注機(jī)圖：

聚氨酯澆注常壓下分為手工澆注和機(jī)械澆注。澆注機(jī)由A、B、C三部分組成，分別是預(yù)聚體、擴(kuò)鏈劑、機(jī)頭，溫度設(shè)定A為85℃、B為115℃、C為120℃。預(yù)聚體和擴(kuò)鏈劑由各自的計(jì)量泵輸送到機(jī)頭系統(tǒng)，混合頭高速旋轉(zhuǎn)，不產(chǎn)生氣泡，并能排除混合腔內(nèi)的空氣，排料消耗較少。澆注過程中模具的平臺(tái)保持在110±5℃，不宜過高和過低，脫模劑不宜過多，定型硫化時(shí)間大于1小時(shí)。在使用澆注機(jī)澆注聚氨酯篩網(wǎng)過程中，必須嚴(yán)格控制A、B儲(chǔ)料罐的溫度和配比，溫度不宜過高過低，同時(shí)配比也必須準(zhǔn)確，無論是澆注的溫度還是配比，都直接影響聚氨酯的篩網(wǎng)質(zhì)量和壽命。
